Conectividade industrial · Tecnologia ThinkDigital
Ligue máquinas, MES e sistemas industriais.
Gateways 5G, Virtual RTU e Virtual Broker para recolher dados no chão de fábrica, alimentar a Efficient Factory ou entregar esses dados aos sistemas que a sua fábrica já utiliza.
- Impulsos 24 VDC
- 4–20 mA
- Modbus RTU · RS485
- 5G · fallback GPRS/2G
- OPC-UA
- Modbus TCP
- MQTT
- ZPL
- RFID
Dois cenários · uma tecnologia
Os dados seguem o caminho que o projecto precisa.
Na maioria dos projectos, as máquinas alimentam o MES Efficient Factory. Quando a fábrica já tem um MES ou outro sistema, a mesma tecnologia recolhe os dados e entrega-os por API.
Máquinas ligadas à Efficient Factory
A conectividade ThinkDigital recolhe os sinais e dados dos equipamentos e integra-os no MES e nos módulos que acompanham a operação.
- Máquinas e PLCContagens, estados, velocidades e variáveis de processo.
- Conectividade ThinkDigitalGateway 5G, Virtual RTU ou Virtual Broker, conforme o equipamento e a rede.
- MES Efficient FactoryProdução, OEE, WMS e restantes módulos usam os dados em contexto.
Máquinas ligadas aos seus sistemas
Para quem já tem MES ou outra aplicação: o Gateway 5G envia os dados para a Plataforma IoT ThinkDigital, que os disponibiliza por API e webservices.
- MáquinaSinais e variáveis do equipamento.
- Gateway 5GAquisição física e comunicação móvel.
- Plataforma IoT ThinkDigitalRecebe e organiza os dados do gateway.
- API / webservicesPonto de integração com a aplicação do cliente.
- Sistema do clienteMES, ERP ou outra aplicação existente.
O Gateway comunica sempre com a Plataforma IoT ThinkDigital. Não há ligação directa do gateway ao sistema do cliente.
Gateway 5G · aquisição física
Do sinal da máquina até à rede, num só equipamento.
Gateway industrial de calha DIN que se liga directamente aos sinais e interfaces da máquina e comunica por rede móvel com a Plataforma IoT ThinkDigital.
- Contadores de impulsos4 entradas a 24 VDC, por exemplo para contagem de peças.
- Sinais digitais 24 VDCEstado da máquina em tempo real.
- Entradas analógicas 4–20 mAInstrumentação como pressão ou temperatura.
- Modbus RTU por RS485Analisadores de energia, PLCs e cartas analógicas ou de expansão compatíveis.
- Gateway em calha DINAlimentação a 24 VDC e memória local para guardar dados durante falhas de rede.
- 5G com fallback GPRS/2GEnvio para a Plataforma IoT ThinkDigital, mesmo sem cobertura 5G.

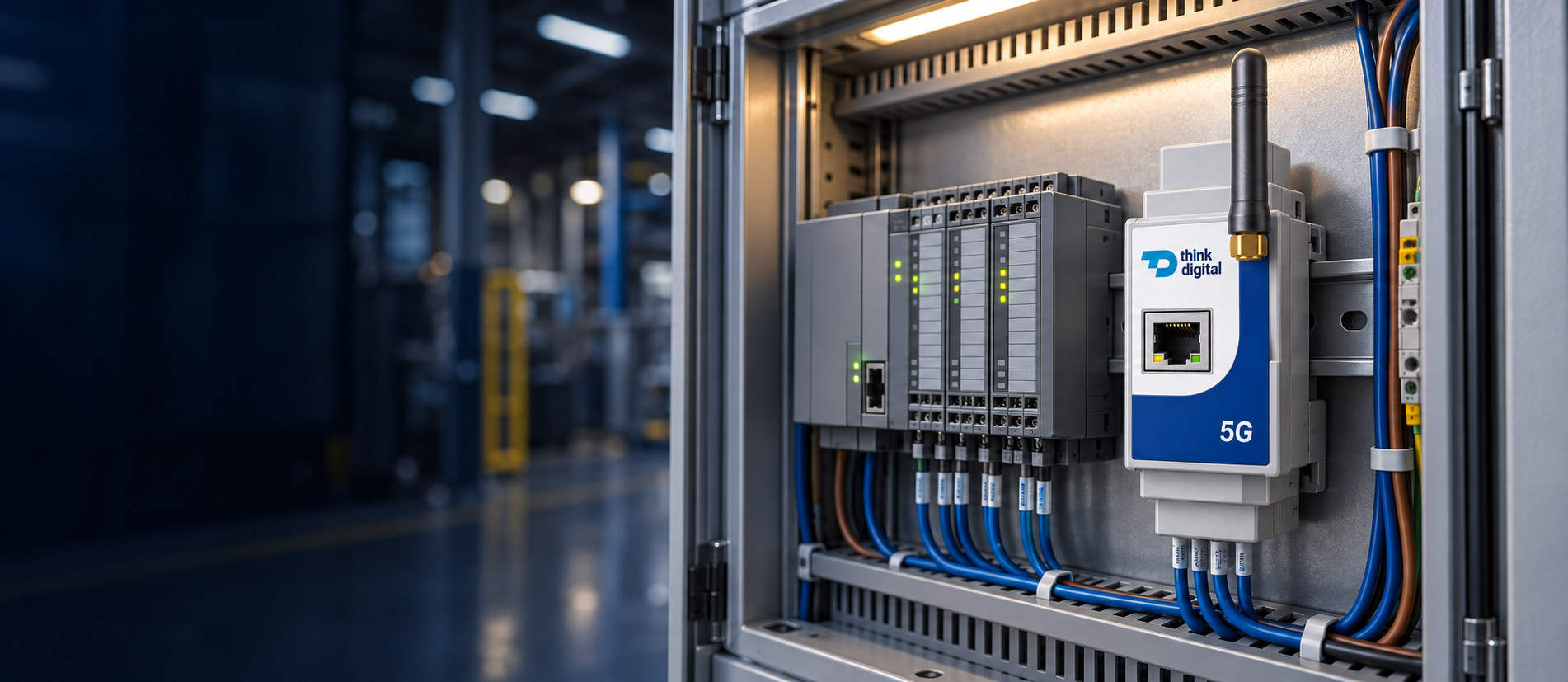

Chega num quadro IP65, pronto a instalar.
Por regra, o gateway é fornecido num quadro externo IP65 pronto a instalar, com alimentação a 24 VDC. Os sinais a ligar são definidos no levantamento de cada máquina.
- Contagem de peças
- Estado da máquina
- Velocidade
- Temperatura
- Pressão
Os sinais e valores disponíveis dependem da instrumentação, das interfaces e da configuração de cada equipamento.
Software na rede do cliente
Duas funções virtuais, dois sentidos de comunicação.
A Virtual RTU recolhe dados das máquinas para o MES. O Virtual Broker deixa os PLCs consultar informação que o MES disponibiliza.
Virtual RTU
RTU (Remote Terminal Unit) executada numa máquina virtual na rede do cliente, ou fornecida em hardware. Recolhe dados da rede OT e pode funcionar como OPC Server, sem ser preciso adquirir um servidor OPC à parte para essa função.
- Rede OT do clientePLCs, impressoras ZPL e antenas RFID ligados à rede industrial.
- Virtual RTUEm máquina virtual (por exemplo VMware ou Proxmox) ou em hardware.
- FirewallA ligação é iniciada de dentro para fora; não é preciso abrir portas de entrada.
- Cloud MES Efficient FactoryRecebe os dados das máquinas para produção, etiquetagem, rastreabilidade e stock.
Virtual Broker
Componente virtual na rede do cliente que disponibiliza informação do MES aos PLCs por OPC-UA. O controlador consulta o contexto de que precisa, em vez de receber uma escrita forçada pelo MES.
- PLC / máquinaO controlador pede o contexto de que precisa.
- Pedido por OPC-UAÉ o PLC que consulta. O MES não força escritas no controlador.
- Resposta com contextoOrdem em curso, SKU, receita ou parâmetros de processo.
- Virtual BrokerSoftware em máquina virtual na rede do cliente.
- Túnel de saídaIniciado dentro da rede do cliente, sem portas de entrada abertas.
- MES Efficient FactoryDisponibiliza a informação de produção.
- ERP · CRMOutros sistemas ligados ao MES por API/webservices.
Este fluxo pode apoiar a configuração automática de uma máquina, de acordo com o produto e os parâmetros definidos no processo.
Opção licenciada · definida por projectoCibersegurança por arquitectura
A ligação começa sempre dentro da sua rede.
A Virtual RTU e o Virtual Broker estabelecem o túnel para a Cloud MES a partir da rede do cliente. A configuração final é validada com a equipa de IT/OT de cada projecto.
- A Virtual RTU ou o Virtual Broker inicia a ligação a partir da rede do cliente.
- O destino é o IP público da Cloud MES Efficient Factory.
- Não é preciso abrir portas de entrada na firewall para ligações vindas de fora.
Interfaces por componente
O que cada componente liga, e onde corre.
Nem todos os protocolos existem em todos os componentes. A escolha parte do parque instalado, dos sinais necessários e do sistema de destino.
| Componente | Onde corre | Sentido | Interfaces e protocolos | Fornecimento |
|---|---|---|---|---|
| Gateway 5G | Quadro IP65 junto à máquina, em calha DIN | Máquina → Plataforma IoT | 24 VDCImpulsos 24 VDC4–20 mAModbus RTU · RS4855G · fallback GPRS/2G |
Equipamento físico |
| Virtual RTU | Máquina virtual na rede do cliente, ou hardware | Máquina → MES | OPC-UAModbus TCPMQTTZPLOutros, conforme projecto |
Opção licenciada |
| Virtual Broker | Máquina virtual na rede do cliente | MES → PLC (consulta) | OPC-UA |
Opção licenciada |
Antes de fechar a arquitectura
- Os dados disponíveis dependem dos sinais e interfaces que cada equipamento expõe.
- A Virtual RTU e o Virtual Broker são opcionais e licenciados por projecto.
- RFID e impressão ZPL dependem dos equipamentos e fluxos incluídos no projecto.
Avaliação de conectividade industrial
Vamos avaliar a conectividade da sua fábrica.
Partilhe os equipamentos, sinais, protocolos e sistemas que pretende ligar. A equipa Efficient Factory pode analisar as opções ThinkDigital para recolher dados, integrar o MES ou disponibilizar informação aos sistemas existentes.
